机油细滤器
机油细滤器用以清除细小（直径小于0．05mm）的杂质，它对机油的流动阻力较大，通过能力较差，多数做成分流式，与主油道并联，只有少量的机油通过它滤清后又回到油底壳。细滤器分为过滤式和离心式两种，过滤式机油细滤器存在着滤清能力与通过能力的矛盾。为此多数发动机采用离心式细滤器。
离心式细滤器如图6．1．10所示。它由离心式细滤器壳体、转子轴、转子体、转子盖、进油限压阀、机油散热器开关、机油散热器安全阀、进油孔、出油孔等组成，壳体与转子轴固装。转子盖与转子体紧固在一起。转子下面装有止推轴承。转子下面有两个水平安装、互成反向的喷嘴。
离心式滤清器滤清能力强，通过性好，不须更换滤芯，只要定期清洗即可。但对胶质的滤清效果差，制造和装配精度要求较高。此滤清器出油无压力，一般只作分流式连接。

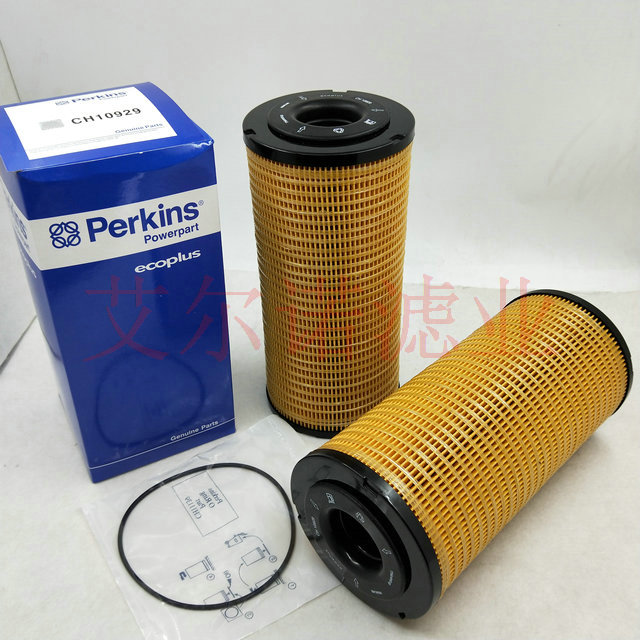

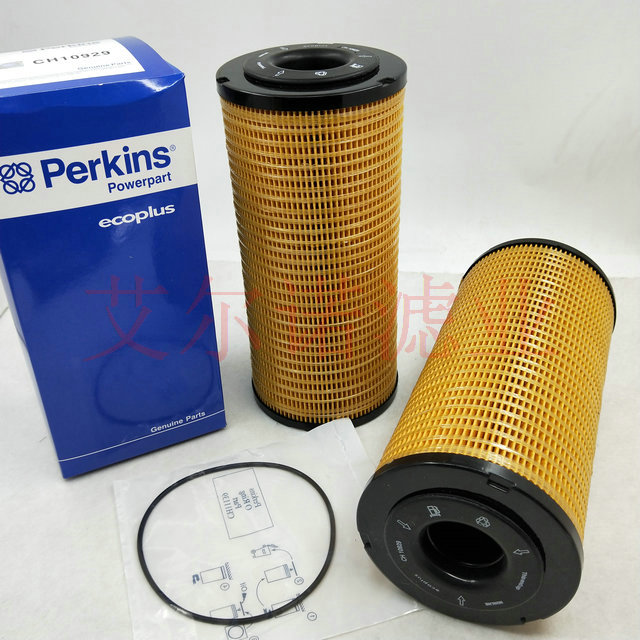

CH10929帕金斯发电机组机油滤清器
