一. 青岛船陆船用JCZ轴流通风机概述
JCZ（CZ）系列船用轴流通风机可输送空气，含有盐雾的海洋空气和含有少量油雾等的腐蚀性空气。通风机适用于船舶上各种舱室的通风换气，也可应用于其它适当的场合。
JCZ船用轴流通风机是按照GB11864《船用轴流通风机》和中国船舶检验局《钢质海船入级和建造规范》的规定和要求设计制造。
JCZ（CZ）系列船用轴流通风机可配用380V,50HZ或440V,60HZ船用交流电动机。
JCZ（CZ）系列船用轴流通风机经中国船级社检验合格，取得了产品船检证书。
二.青岛船陆船用JCZ轴流通风机特点
JCZ（CZ）系列船用轴流通风机机壳可开启
JCZ（CZ）系列船用轴流通风机可逆转
JCZ（CZ）系列船用轴流通风机防腐性好
JCZ（CZ）系列船用轴流通风机抗摇摆、振动和冲击性能强
三青岛船陆船用JCZ轴流通风机.结构形式

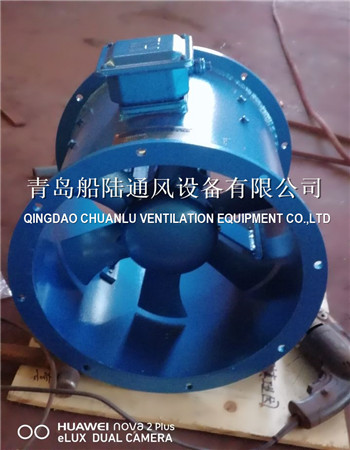

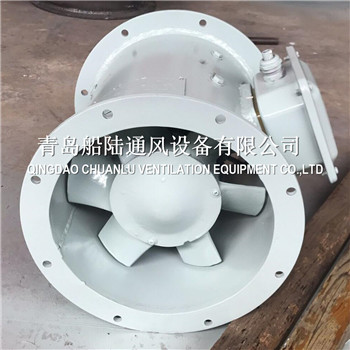

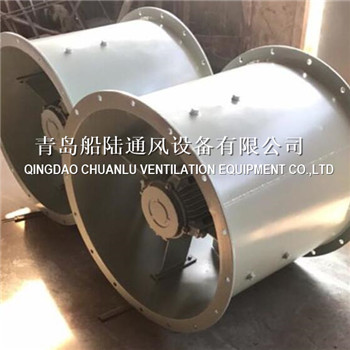

JCZ（CZ）系列船用轴流通风机制成电动机置于机壳内的结构，叶轮直接装在电动机轴上。
JCZ（CZ）系列船用轴流通风机叶轮由防腐铝合金材料浇铸制成，机壳采用普通钢质材料焊接而成。
JCZ（CZ）系列船用轴流通风机机壳可根据需要制成整体式或沿轴向开启式。开启式机壳是将叶轮和电动机装在可开启的半机壳上，故便于现场检修和更换零部件。
JCZ（CZ）系列船用轴流通风机制成从电动机端正视，叶轮按顺时针方向旋转，在使用中，允许通风机逆向旋转。
四．青岛船陆船用JCZ轴流通风机型号说明
JCZ（CZ）系列船用轴流通风机型号以汉语拼音字母的字首、叶轮外径、转速等表示。示例如下：
简称JCZ（CZ）-80
其中：
J、C —舰、船用
Z — 轴流通风机
80 — 机壳内径800mm (圆整后的)
A — 叶轮代号
K — 开启式机壳
注：整体式机壳不标注
7.5 — 电动机功率为7.5kw
1460 — 标准转速为1460r/min(50Hz)
JCZ-20 /JCZ-25 /JCZ-30A /JCZ-30B /JCZ-35A /JCZ-35B /JCZ-40A /JCZ-40B /JCZ-45
JCZ-50A /JCZ-50B /JCZ-50C /JCZ-60A /JCZ-70A /JCZ-70B /JCZ-75A /JCZ75B /
JCZ-80A /JCZ-80B /JCZ-90A /JCZ90B /JCZ-90C /JCZ-100A /JCZ-100B /JCZ-100C /
JCZ-100D /JCZ-110A /JCZ-110B /JCZ-110C /JCZ-120A /JCZ-120B /JCZ-140A /JCZ-140B
（可根据产品风量、压强、转速、功率、频率等具体性能匹配型号）
