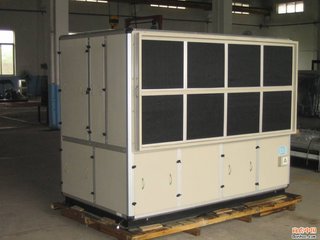

恒 温 恒 湿 机 组
水喷淋系统包括空气处理箱、循环水泵、进回水管道、合流三通阀、冷水水箱、回水水箱、平衡水箱、风冷式水机组、空调送回风管道、送回风调节百页、送风加热器、电动风阀、温湿度传感器、喷淋系统控制柜、计算机远程控制系统、自动排污系统。其中空气处理箱由回风段、加湿段、送风段组成。空气处理箱能够根据季节变化完成升温增焓增湿、升温等湿增焓、升温减湿增焓、升温等焓减湿、升温减焓减湿、等温减焓减湿、降温减焓减湿等完整过程，在空气处理过程中未采用过补偿方式，从而达到***经济的运行效果。
具体工作流程为：房间的空气进入回风段混合后在进入喷淋段进行热湿处理，在通过风机将处理过的空气送出。露点温度计的作用是对处理过的空气进行监控并及时向合流三通阀发出指令对水的温度进行调节，从而使被喷淋处理过的空气始终控制在露点设定值上。
循环水泵、进回水管道、合流三通阀、冷水水箱、回水水箱、平衡水箱以及风冷式冷水机组五部分组成了水路系统。当露点温度计测到空气温度大于露点设定值时，合流三通阀就会调节冷水和回水的比例使冷水占多，这时冷水就从冷水箱被循环水泵抽到喷淋段对空气进行降温处理，使喷淋水温达到要求。反之当空气温度低于露点设定值时，合流三通阀就会调节冷水和回水的比例使回水占多，这时回水就从回水箱被循环水泵抽到喷淋段对空气进行升温处理。空调送回风管道、送回风调节百页、送风加热器和电动风阀组成了送回风系统。被喷淋处理过的空气通过风机进入送风管，首先经过主送风加热器预加热，然后通过房间内的温湿度传感器测量的温湿度变化对末端加热器进行细微调节使房间的温湿度控制在标准状态。每个房间的末端加热器前面和回风口都装有电动风阀，可以通过软件控制任意开关各个房间的送回风。在每个房间的送回风管上都装有调节百页，用来调节送回风量，使房间内工作区尽可能地达到均衡。
