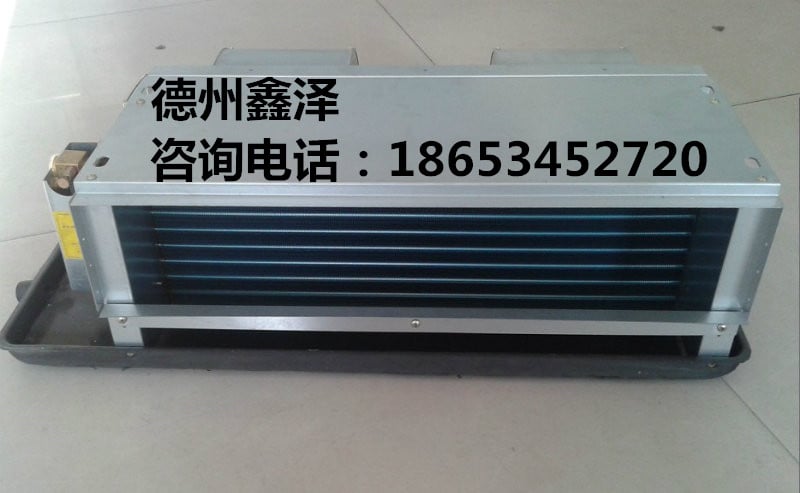

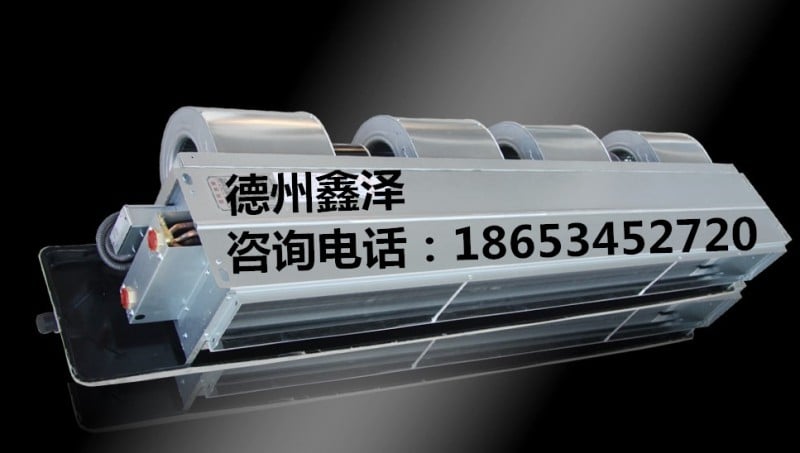

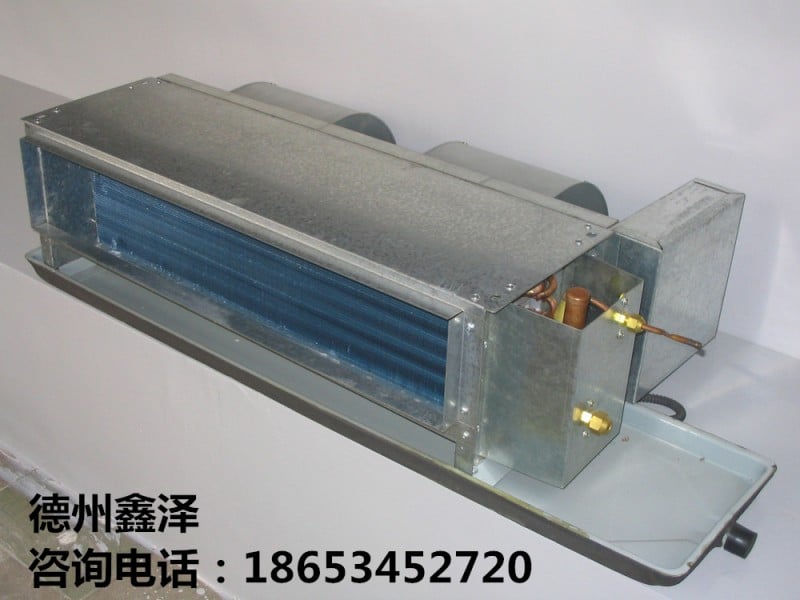

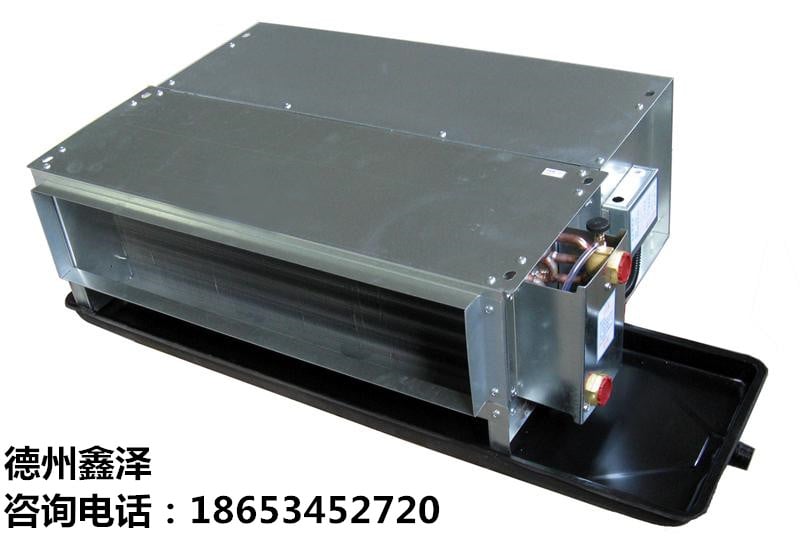

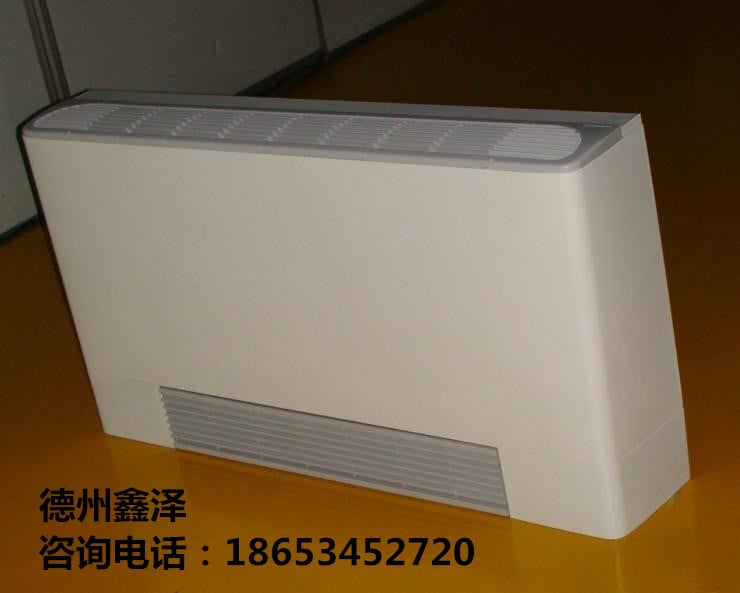

风机盘管机组由风机、电动机、盘管、空气过滤器、室温调节装置和箱体等组成。
风机盘管机组工作原理
风机循环室内空气，使之通过供冷水或热水的盘管，被冷却或加热，以保持房间温度。其中，空气过滤器的作用是过滤室内循环空气中的灰尘，改善房间卫生条件，同时保护盘管不被灰尘堵塞，确保风量和换热效果。
风机盘管机组使用注意点
机组性能须稳定。
电机和风机等连接不得松动，防止产生附加噪声。
机组供水管须设置过滤器，防止堵塞。
凝结水管须保证坡度，防止凝结水排放不畅。
回风口应设置空气过滤器。
风机盘管是中央空调的终端设备，风机盘管主要依靠风机的强制作用，使空气通过加热器表面时被加热，因而强化了散热器与空气间的对流换热器，能够迅速加热房间的空气。风机盘管的性能如下：
风机盘管风量一定，供水温度一定，供水量变化时，制冷量随供水量的变化而变化，根据部分风机盘管产品性能统计，当供水温度为7℃，供水量减少到80%时，制冷量为原来的92%左右，说明当供水量变化时对制冷量的影响较为缓慢。
风机盘管供、回水温差一定，供水温度升高时，制冷量随着减少，据统计，供水温度升高1℃时，制冷量减少10%左右，供水温度越高，减幅越大，除湿能力下降。
供水条件一定，风机盘管风量改变时，制冷量和空气处理焓差随着变化，一般是制冷量减少，焓差增大，单位制冷量风机耗电变化不大。
风机盘管进、出水温差增大时，水量减少，换热盘管的传热系数随着减小。另外，传热温差也发生了变化，因此，风机盘管的制冷量随供回水温差的增大而减少，据统计当供水温度为7℃，供、回水温差从5℃提高到7℃时，制冷量可减少17%左右。
热环境条件是指物理参数对人体的热舒适性所发生的综合作用。这些物理参数中主要包括空气干球温度、空气的相对湿度，空气流动速度、平均辐射温度、人体的代谢量及衣着等六项。其中，空气的温度及流动速度是评价风机盘管所提供的热环境舒适条件的重要参数。
