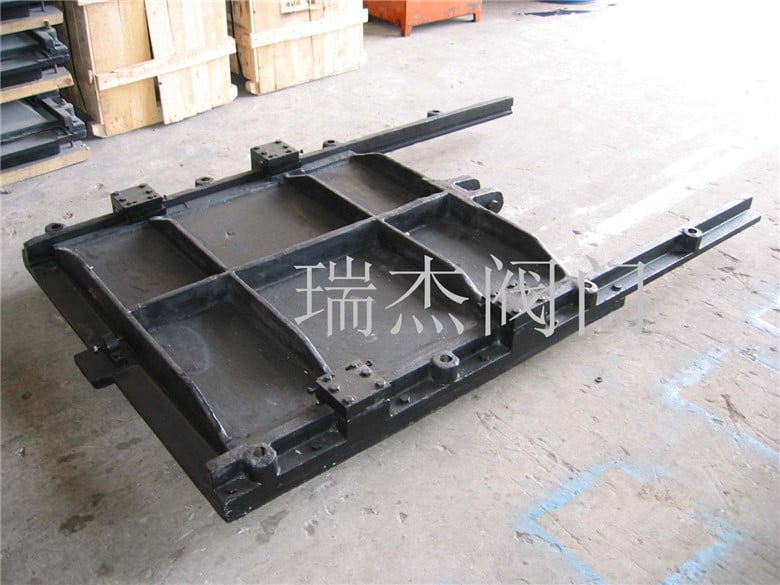

点击图片查看原图
铸铁镶铜方闸门靠墙式铸铁镶铜闸门技术参数
公称通径：200-2500
公称压力：0.1Mpa
安装方式：靠墙式、法兰式
适用介质：污水、海水、清水
铸铁镶铜方闸门靠墙式铸铁镶铜闸门适用范围：常用于给水、排水、引水、防汛等水利工程
铸铁镶铜方闸门靠墙式铸铁镶铜闸门形式及结构：
1． 形式：铸铁镶铜闸门
2． 结构：本设备主要由手盘式启闭机、铸铁闸门（门框、闸板、闸杆）楔紧装置、密封座、吊耳等部件组成。密封面上镶有铜嵌条，保证了密性和耐久性，久用磨损后，并可通过楔形压块高度来保证正常工作。具有结构合理、封闭性好，安装、调整、使用、维护方便、性能可靠等特点。
铸铁镶铜方闸门靠墙式铸铁镶铜闸门主要技术参数
|
序号 |
设 备 名 称 |
技 术 参 数 |
数量 |
备 注 |
|
1 |
铸铁镶铜方闸门 |
|
1套 |
启闭机 |
铸铁镶铜方闸门靠墙式铸铁镶铜闸门性能及结构
1、 闸门型式采用靠壁式，经定位固定后进行密封，启闭机型式为手摇式，传动机构为封闭式（包括露出的丝杆配有不锈钢罩壳）
2、 闸门的设计、制造、检验、和验收等都符合CJ/T3006-92《供水排水用铸铁闸门》标准。手盘式启闭机按JB/T9019.1～9019.2《螺杆式启闭机》标准。
3、 闸门能通过泵站设计规模的能力，上下启闭自如无泄漏，整体刚性足够不变形。启闭机具有足够的动力能启闭闸门的上下运动，但操作启闭力不大于7.5 kg。
4、 闸门结构形式为明杆式铸铁镶铜闸门、闸门的主要铸件（闸板、闸框和导轨）进行时效处理，铸铁没有裂缝，疏松、气孔、 缩松、浇注不足等缺陷。
5、 闸板、闸框按*大工作水头设计，其拉伸、压缩和剪切强度的安全系数不小于5， 挠度不大于构件长度的1/1500 。
6、 闸板、闸框在厚度上留出2mm的腐裕度。闸门应涂环氧沥青漆厚50微米。
7、 导轨按*大工作水头设计，其拉伸、压缩和剪切强度的安全系数不小于5，在闸门开启到*高位置时，其导轨的顶端高于闸板的水平中心线。
8、 密封座分别置于闸框和闸板上，用密封座相同材料制作的沉头螺钉紧固。在启闭闸板过程中，不能变形和松动，螺钉头部落密封座工作面一起精加工，其表面粗糙度不大于3.2um。
9、 密封座工作表面没有划痕、裂缝和气孔等缺陷，密封痤的板厚不小于6mm。
10、 在闸板上端设有吊耳，与闸板连接，吊耳的受力点靠近闸板中心线，在*大水头启闭时，其拉伸压缩和剪切强度的安全系数不小于5。
11、 闸门的泄漏量应不大于1.25L/min.m（密封长度）。
12、 闸杆的传动螺纹为梯形螺纹，闸杆按*大工作开闭力设计，其拉伸压缩和剪切强度的安全系数不小于5。
13、 闸框密封座与闸板密封座间隙小于0.1mm。
14、 闸板与闸框导向槽的间隙小于 1.6mm。
15、 手轮上标明开闭方向，手轮顺时针为关闭闸门，人工操作力不大于150N。
16、 不锈钢丝杆在上下运动至极限位置时其极限位置具有限位装置保证其不脱落和弯曲，丝杆直径不少于60 mm。
17、 启闭机启闭时具指示牌表明启闭方向。
18、 导向架间距不大于1.5 m，铜密封厚度为10 mm。
