公称压力：0.1MPa
适用介质：空气、烟气及其它高温气体；
泄漏率：≤3%
适用温度：P5t5≤550℃，P6t≤650℃，P7t≤750℃, P8t ≤850℃
电源（气源）：220V · AC (0.14或0.50MPa)
输入信号：电信号0-10 (4-20) mA. DC气信号0.20-0.1MPa
ZAJW-1G电动高温蝶阀结构特点及用途：
瑞杰高温蝶阀具有耐温高、结构紧凑、操作灵活、价廉可与各种（电、气、手）动执行器组合使用。广泛应用于冶金、建材、石 化、电力等行业的通风、环保工程的含尘烟气、空气管道上，它可与单元组合仪表配套使用，实现生产过程自动调节或远距离控制。

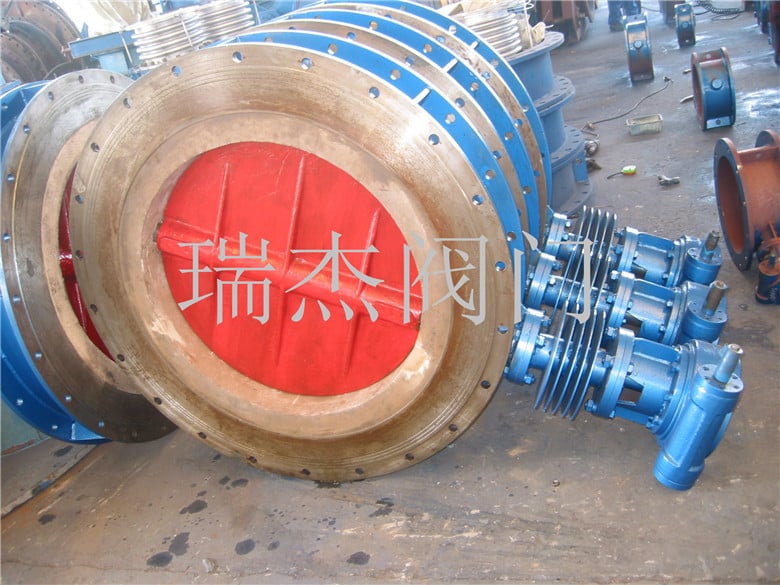

手动高温蝶阀

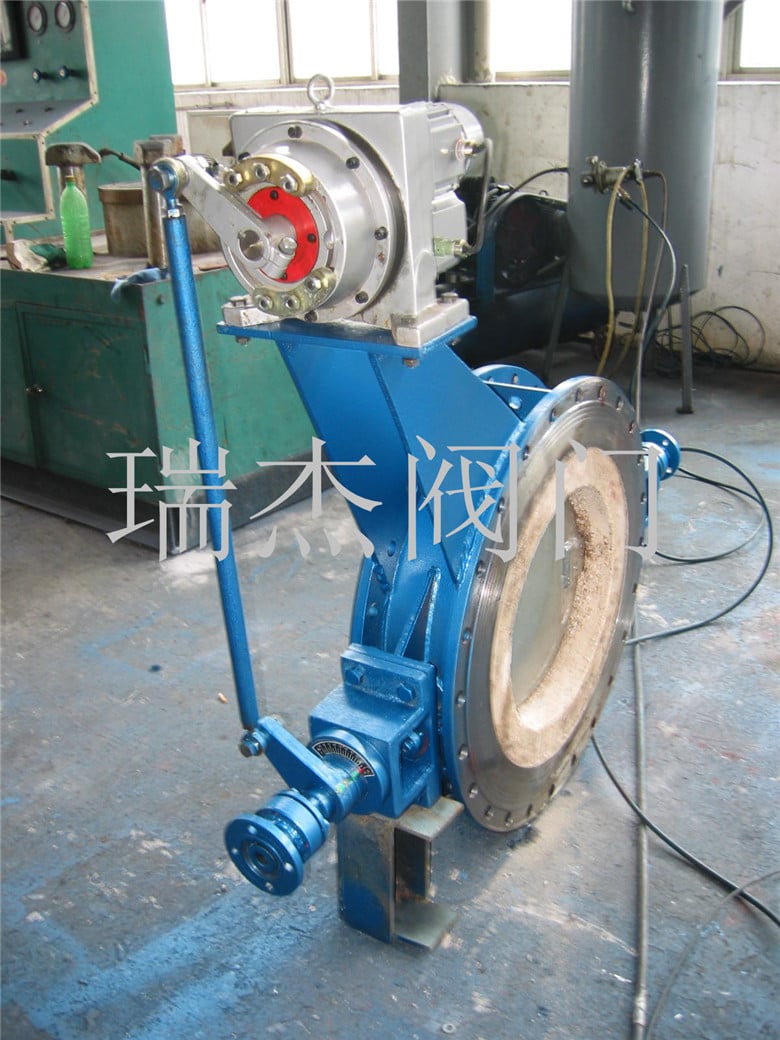

电动高温蝶阀
注:
1、 本阀与上述执行器组合外，还可与其它电动、气动、液动、电液动执行器组合使用。
2、 有关执行器原理、接线图、技术参数见■•附录”。
3、 本阀可按用户要求设计制造（非水平布置的管道安装请注明与地面央角）„
4、 整机质量为阀体质量+执行器质量。
5、 气动高温蝶阀配执行器ZMA的为ZMAW型；配ZSC为ZSCW型，配ZSL为ZSLW型.
6、 需附件请注明（如伺服放大器、电动操作器、控制箱、电磁阀、定位器、手操机构、空气減压过滤器）•
7、 订货时注明：产品名称、规格、型号、公称压力、适用温度、输入信号、安装角度。
【售后服务】感谢您选购本公司产品，本产品严格按照ISO9001国家质量体系标准进行质量控制。阀门部件质保一年，一年内免费修理零部件。我们将积极的配合工作，免费指导安装、调试、技术培训。
【备注】永嘉瑞杰阀门制造有限公司为您提供优质的产品和完善的售后服务，如需订购本产品，请提供口径、压力、材质等详细参数！本文中所有的文字、图片、数据仅供参考，若需要了解更多的性能参数、结构尺寸、价格等详情，请联系我们！
