点击图片查看原图

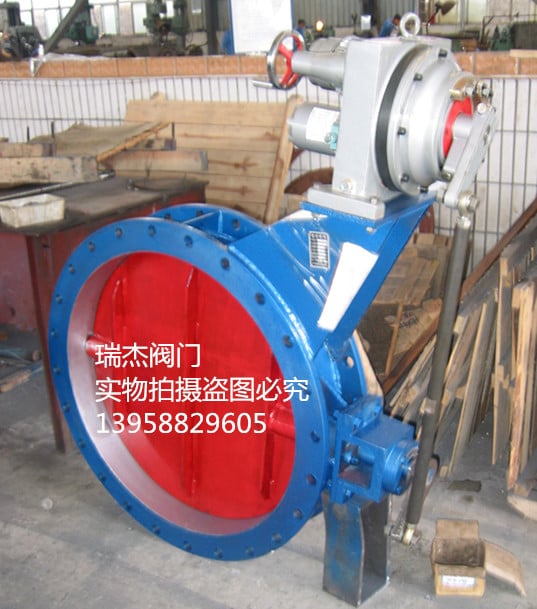

ZAJW-1C型电动调节蝶阀实物图
ZAJW-1C型电动调节蝶阀主要性能：
公称压力：0.1MPa
适用温度：-40~350℃
适用介质：空气、烟气尘气及其它气体
阀板转角：0-90° ;电源（气源）：220或380V·AC (0.14或0.5MPa)
输入信号：电信号0-10 (4-20) mA· DC或开关信号；气信号0.02-0.1MPa
泄漏率：普通型≤3%;低泄漏型
ZAJW-1C型电动调节蝶阀结构特点及用途：
该系列烟道通风蝶阀具有结构简单、操作维修方便、流阻小、重量轻、安全可靠、使用寿命长等特点，特别适用于大流量、低压差场合。可与各种执行器组成不同性能阀门（如与DKJ、ZMA、ZSC、ZSL电（气）动执行器组成自动调节阀门，与其它电、气 动执行器组成一般控制阀门）。阀体、阀板采用优质合金钢板焊接结构，广泛应用于冶金、石油、化工、电站、建材等工业部门，对管道介质流量进行自动调节、远距离控制或现场操作。
注：
1、 本阀法兰连接尺寸符合GB9119.1-88标准规定。
2、 有关执行器原理、接线图、技术参数见“附录”。
3、 整机质量为阀体质量+执行器质量。
4、 气动高温蝶阀配执行器ZMA的为ZMAW型；配ZSC为ZSCW型，配ZSL的为ZSLW型。
5、 本阀可按用户要求设计制造（非水平安装时请注明夹角）。
6、 需附件请注明（如伺服放大器、电动操作器、控制箱、电磁阀、定位器、手操机构、空气过滤減压器）。
7、 订货时注明：产品名称、规格、型号、公称压力、适用温度、泄漏率、输入信号、安装角度。
