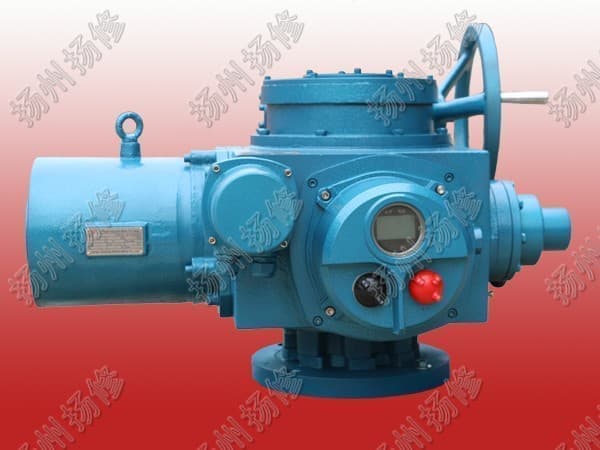

扬修电力调节型电动执行器DZW120-WT;
DZW系列整体型电动执行机构，是阀门实现开启、关闭控制的驱动设备。适用于闸阀、截止阀、隔膜阀、柱塞阀、节流阀、水闸门等。可用于明杆阀，也可用于暗杆阀。
本系列电动执行机构具有功能全、性能可靠、控制系统先进，使用维护方便等特点。可对阀门实行远控、集控和自动控制。广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。
型号主要有：
DZW10-WT,DZW20-WT,DZW30-WT,DZW45-WT,DZW60-WT,DZW90-WT,DZW120-WT,DZW180-WT,DZW250-WT,DZW350-WT,DZW500-WT,
DZTZ10-18W,DZTZ20-18W,DZTZ30-18W,DZTZ45-18W,DZTZ60-18W,DZTZ90-18W,DZTZ120-18W,DZTZ180-18W,DZTZ250-18,DZTZ350-18W,DZTZ500-18W,
工作环境和主要技术参数
电源：常规，三相380V（50Hz）
特殊，三相660V、440V、415V（50Hz、60Hz）；
单相220V、110V（50Hz、60Hz）
环境温度：-20~+60℃ （特殊订货-40~+80℃）。
相对湿度：≤95%（25℃时）。
户外型：用于无易燃、易爆和无腐蚀性介质的场所；
隔爆型防爆等级： EXdIIBT4 适用于环境为IIA、IIB级T1-T4组的爆炸性气体混合物。
防护等级：IP65（特殊订货IP67、IP68）
工作制式：调节型为S5，负载持续率为10%，*大工作次数为630c/h;
开关型为S2，10min.
开关型和调节型电动装置的调整
7.4.1 力矩控制机构、行程控制机构、开度指示机构的调整
打开电气箱盖，松开电器安装板上的固定螺钉（见图10），把电器安装板翻转90°，即可对力矩控制机构，行程控制机构，开度指示机构进行调整。调整方法见7.1、7.2、7.3。
7.4.2 现场/远控操作
开关型和调节型电动执行机构设有状态选择按钮，为用户提供现场控制和远程控制两种方式。
现场控制：将状态旋钮拨到现场位置，显示面板上现场标志点亮。此时可通过面板打开、关闭操作旋钮控制执行机构动作；
远程控制：将状态旋钮拨到远程位置，显示面板上远程标志点亮。此时由远程开关或模拟信号控制执行机构动
在开关型基础上引入调节系统即形成整体调节型电动装置，其电气部分由调节模块、旋钮组件、开度表（或数显指示器）、接触器等组成。可接收和输出4~20mA标准信号。
扬修电力调节型电动执行器DZW120-WT；
