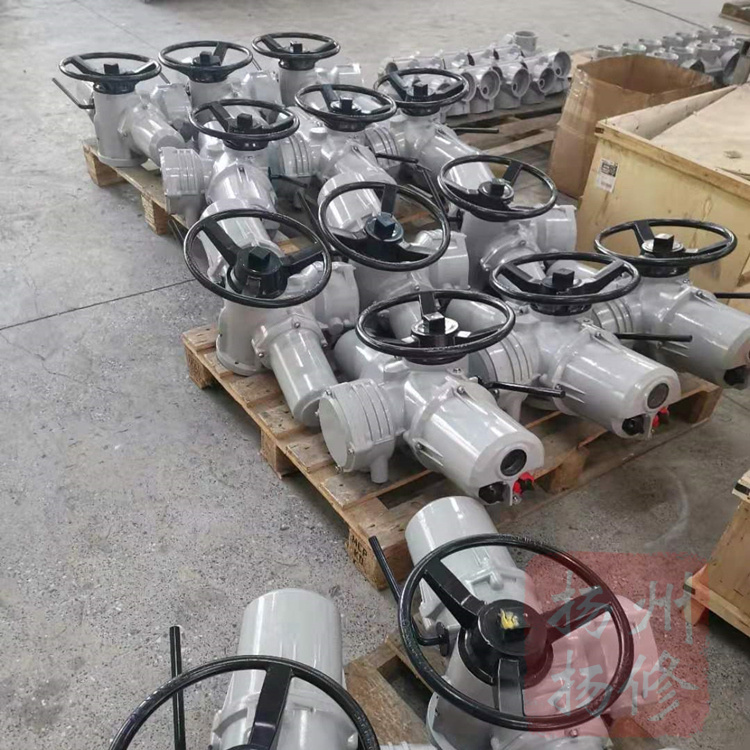

智能HART总线型电动执行器Q30-HART-DP;
FQ/JW(B)系列整体型部分回转/角行程电动执行机构适用于开启、关闭或调节蝶阀、球阀和挡板等做90°角行程阀门。
本系列电动执行机构可远距离控制，也可现场操作。广泛用于电力、冶金、石油、化工、食品、纺织、造纸、制药、水厂和污水处理等行业。
本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定；隔爆型的性能符合GB3836.1-2000《易爆性气体环境用电气设备第1部分：通用要求》，GB3836.2-2000《易爆性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。
型号主要有：
FQ05ZF05K、FQ10ZF07K、FQ20ZF07K、FQ30ZF07K、FQ40ZF10K、FQ60ZF10K等；
电源：常规，三相380V（50Hz）
特殊，三相660V、440V、415V（50Hz、60Hz）；
单相220V、110V（50Hz、60Hz）
环境温度：-20~+60℃ （特殊订货-40~+80℃）。
相对湿度：≤95%（25℃时）。
电动执行器总线控制及通讯协议现场总线型电动阀门.
现场总线型电动阀门中适合过程自动化的主要有三种即FF(基金会现场总线)、PROFIBUS和WORLDFIP。另外，还有不少其它公司的现场总线，如MODBUS、PROCESS-
NET等。PROFIBUS由三个兼容部分组成，PROFIBUS-DP、PROFIBUS-PA、PROFIBUS-FMS。其中PROFIBUS-DP是一种高速低成本通信系统，用于设备级控制系统与分散式I／0的通信；PROFIBUS-PA专为过程自动化设计，可使变送器与执行机构、驱动装置连接在一根总线上并提供本质安全和总线供电特性；WorldFIP为世界工厂仪表协议(World
Factory lnstrument Protoc01)，在仪表行业得到了广泛的应用。基金会现场总线FF总线是以FISHER-ROSEMOUNT公司为首联合80家公司制定的ISP协议和以HONEYWELL公司为首联合欧洲150家公司制定的WORLDFIP协议。
智能HART总线型电动执行器Q30-HART-DP
