一:变频调速器说明

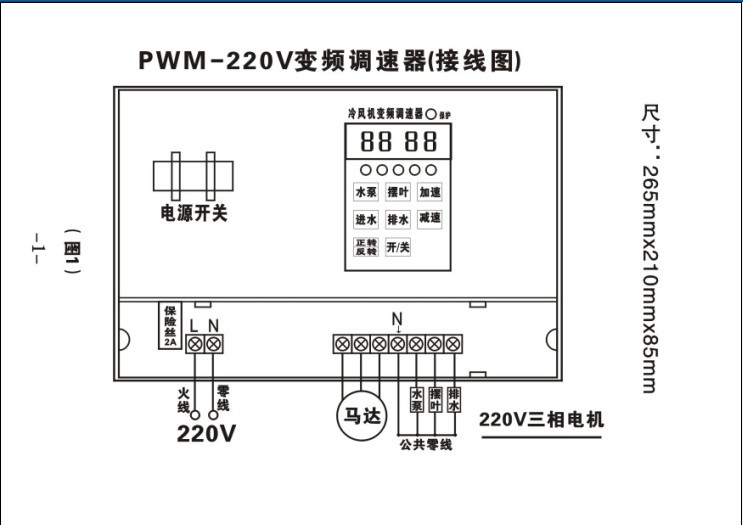

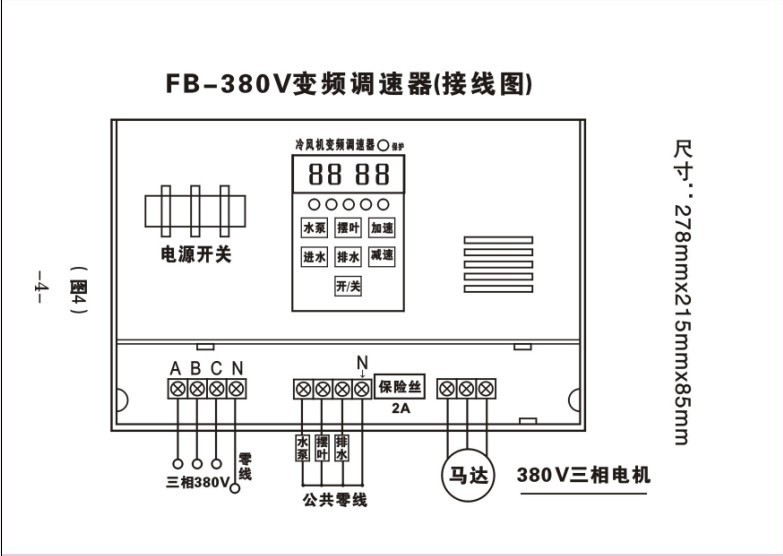

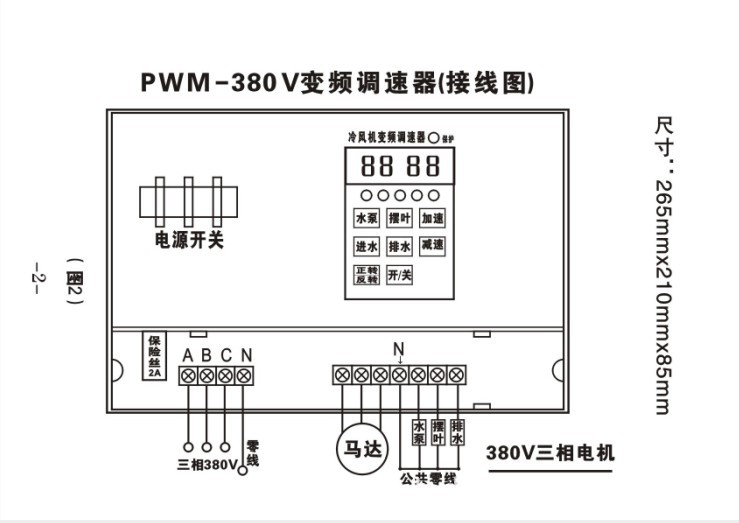

专业为湿帘冷风机配套的变频调速类产品控制器而设计、及调速、排水、摆叶、进水、水泵、于一体的设计，我们选用美国泰克400M示波器来进行关键调试，让用户操作按装、维护更加方便、设多重保护功能，过欠压、温度、缺相保护、电机过流、线路短路、浪湧峰值等。本机设二路独立的保险丝防止如水泵、排水阀、摆叶电机故障、如烧保险丝之后本机不能正常运作，排除故障才可运行。本产品设一体空气开关(维护.按装.及不使用时)关断电源用，有单相交流PWM-２２０Ｖ(2进3出)、JKW-２２０C (电容移相2进2出)、三相交流PWM-３８０Ｖ(4进3出)三个系例。面板上通风排风可随意调节，同时带4路附设开关(水泵、摆叶、排水、进水)无级调速按装想当方便实用，由多种精密的保护电路组成、保证了产品的正常运转（缺相、过流、过电压、过欠压、过温度等）。外壳采用全新进口的ABS防火材料做绝缘，平面设计总开关一体，有独立的通风系统可以在高温45-50度的环境下连续工作，本设计平面积按装、功率*大可达0.5KW---1.1KW---2.2KW—3KW。载频10.53KHZ无噪声设计产品质量稳定，是在冷风机行业使用*广、价格*低的实用性湿帘冷风机变频调速器。工作原理（变频．交．直．交．变换）Ｖ／Ｆ调幅调频合成技术．．．．起动力矩可设，死区时间可设，加速时间可设，ＰＷＭ控制芯片以进口硬件技术合成，直流总线电压监控外部故障，监控欠压保护时钟中断保护，可动态消除母线纹波。产品一年内无条件更换，保修二年，终身维修。

二:关于对220V变频调速器的几点常识：

1、220V和380V电压都是二根相线之间的电压值。二相电不代表就是220V电压、而三相电也不代表是380V电压。我们只能从含义或叫法上这样去理解

2、现有常用的民用变频调速器有三个品种:

220V电容移相型(电机副线圈上接有一个电容、二输入二输出)。

220V专用电机型(电机线圈按每相120度排列、二输入三输出)。

380V普通电机型(电机线圈按每相120度排列、三输入三输出)。

现装备在冷风机上*常用的是220V专用电机型和380V普通电机型。

3、设计一个220V变频器*高输出电压是220V×1.4倍≈310V电压。

4、220V变频器*高输出电压是可以拖动380V的电机，(但要在额定的扭距和额定工作频率范围内)。如果在低于380V的工作电压下运行会使电机产生高温，长时间运作会烧毁电机等事故发生。

5、220V变频器*高输出电压可以拖动380V的电机，不等于输出电压是380V。

6、220V变频器可以拖动380V的电机在45HZ以下的工作频率范围，又要低扭距的设备(如风机水泵类)。也就是说如果用220V变频器去拖动380V的风机电机(减5HZ)其*大转速是1200转的速度(正常值是1430转)，会发生出力不足现象。

7、所以220V变频器不可能象很多销售人员描术的那样为了达到销售目的，说自己的220V变频器可以变成380V电压的变频器。说白了就是内行人让外行人骗“不值”　。

三:下面介绍一下用户挑选风机变频的几个要点:

1、外壳体积尽量要大(无限大就没必要)=散热好这是**要素。1.1KW电机热量在30W以上，散热片与散热片的设计尽量保持合适距离让新风流过。

2、散热风扇一定要双轴承式，耐高温、澡音小、寿命长、电流小、风量大。

3、电解电容是变频器的粮食库，容量也尽量的大，要够耐压，要正规单位生产。

4、功率模块和功率管也一定要正品，不能外国撒机的另件(因为很便宜)。

5、保护电路要齐，也不是越多越好，但一定要每只机器独立调试，要精确，这一点冒牌产品的单位是做不到的。因每一个产品都有不同的调试方法，况且调试的设备投入大与生产设备。

5、所以用户购买冷风机变频调速器时要从安全**、故障少、操作方便上来选择。
