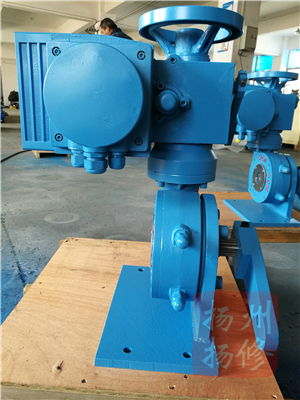

F-2SJ3512智能角行程电动执行器；

2SQ3 (2SJ3) 系列部分回转（角行程）电动执行机构是对开环和闭环控制系统中的*终控制元件（如阀门、风门、挡板）的运行进行控制的一种驱动装置。

2SQ3（2SJ3）系列是扬州市扬修电力设备有限公司2SA3系列多回转电动执行机构的派生产品，它可以准确的按控制指令动作，是对球阀、碟阀、风门等实现远控、集控和自动控制的必不可少的驱动装置，本系列产品不仅可用于电站，还可以用于石化、矿山、公共事业等。具有如下特点：

1. 具有2SA3多回转电动执行机构的控制功能；

2.具有防尘防水功能，防护等级IP67，应用户要求亦可提供防护等级为IP68的电动执行机构；

3.2SQ30(2SJ30)适用于碟阀、风门、球阀、挡板2SQ35(2SJ35)适用于各种部分回转的调节阀等；

4.2SQ3为部分回转电动执行机构，2SJ3为角行程带摇臂的电动执行机构。

◆技术条件

1.环境温度： 开关型：-20℃ ~ +80℃; 调节型：-20℃ ~ +60℃

2.相对温度： ≤95% （25℃）

3.工作环境： 不含强腐蚀性或易爆性气体的工况

4.防护等级： IP67、IP68（特殊定货）

5.电源： 380V    50HZ 或 220V     50HZ （2000N.m以下）

6.调节用阀位信号：0/4—20mA

F-2SJ3512智能角行程电动执行器；

F-2SQ3 (2SJ3) 系列部分回转（角行程）非侵入式智能型电动执行机构.

1、全中文显示：执行器视窗采用高清晰LCD数字、全中文及标识符液晶显示屏。

2、相序自动纠正：执行机构旋向可自由设定，也可自由校正电源相序。

3、缺相保护：具有电源缺相和输出缺相保护功能。

4、非侵入式：就地操作器件采用非接触感应元件，现场调试无需打开罩壳。

5、人机界面：采用高清晰度、高对比度的LCD显示、内含背景灯、全中文，方便用户设置与调试。

6、遥控：使用红外遥控器可对特殊安装位置的执行器进行调试、操作或参数设置与查询。

7、准确定位：准确的阀门定位，采用数字传感器对阀门位置进行准确检测。

8、控制模式：常规远方控制信号采用4~20mA模拟量信号控制，提供4~20mA信号反馈（可提供特殊量控制）。远方控制信号、反馈信号均与内部实现电气隔离。

9、信号自由组态：*多可输出6路接点信号工用户选择使用，每一路信号可自由定义。

10、自诊断：强大的故障自诊断功能，方便及时处理故障。

11、总线技术：具有Profibus、Modbus和工业以太网等多种总线通讯模块。

12、远程诊断：具有在线远程诊断功能。

◆性能参数

F-2SQ35（2SJ35）系列调节型部分回转（角行程）电动执行机构主要性能参数
