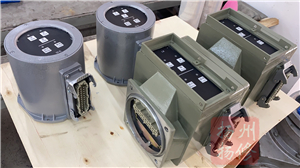

扬修电力LK3功率控制器380V 3KW

整体控制式电动执行机构（以下简称 LK）是在 2SA3 开关型电动执行机构的基础上，增加了电气控制部分，即

LK 型功率控制部分，将机械传动与电气控制集为一体而构成的，具有现场操作和远方操作控制等功能，现场调试极为方便，适用于对开环控制系统中各类阀门进行开关操作和控制。

电控部分由薄膜按键面板、功能板、开度模块、电源及插件板和交流接触器等组成，

电控部分通过插件及紧固螺栓和电动执行机构连接，可方便拆卸或更换；也可实现分体

控制。

二、主要技术参数

电源：AC380V 50Hz 三相三线制阀位信号：输出 4～20mA（或 0～20mA）防护等级：IP67

环境温度：-20℃ ～ +60℃

输出功率：0.030～15kW

扬电力LK3功率控制器380V 3KW

三、操作

LK 可分别在“远方”或“就地”状态下操作，当每次接通电源后均处于“远方”状

态，如果需要进行“就地”操作时，按一下“就地”按键，将“远方”状态切换至“就

地”状态，此时，“远方”状态指示的绿色发光管熄灭，“就地”状态指示的红色发光管

亮，远方操作的“开、关、停”按键不起作用，只能在就地操作面板上操作“开、关、

停”按键。

在开启阀门过程中，红灯闪，绿灯亮；

在关闭阀门过程中，绿灯闪，红灯亮；

阀门处于“全开”位置，红灯亮，绿灯灭；

阀门处于“全关”位置，绿灯亮，红灯灭。

“就地”操作结束后，应按一下“远方”按键切换至“远方”操作状态。

电动执行机构的调整可参照《2SA3 多回转电动执行机构使用说明书》，说明书编号是

四、调整阀位信号

注意：阀位信号调整应在电动执行机构调整结束后进行。

阀位信号指示（又称开度指示）部分由计数器 ESM（在电动执行机构控制腔内）、开度模块 WKD-2（固定在计数器 ESM 上）、开度电源（LK 自身提供开度电源）及开度指示表（0～20mA 或 4～20mA 电流表，由用户自备）等组成。

在调整阀位信号时需注意：LK 的阀位指示信号，一般选用电位器 POT（安装在计数器 ESM 上）作为信号传感器件。在实际调试过程中（可参照《2SA3 多回转电动执行机构使用说明书》中的 3.2 节信号齿轮组件调整部分），调节计数器 ESM 上的滑动齿轮与圆柱齿轮组相配合，可适应不同阀门的转圈数。电位器 POT 由圆柱齿轮组带动，当改变转圈数时，会造成电位器 POT 的旋转方向有顺时针为关或逆时针为关两种情况。

在阀门信号调整过程中，先手动或电动操作电动执行机构朝关向运行，此时观察电位器 POT 的旋转方向，此时若电位器未到终端位置，可将电位器按上面所观察到的旋转方向旋转至终端位置， 当电动执行机构在关过程中，开度指示表的电流应逐渐减小，如果电流逐渐增大，说明电位器 POT 的方向反了，此时只需切换开度模块 WKD-2 的反向开关即可。

当阀门处于“全关”位置，电位器 POT 顺时针或逆时针旋转至终端位置时，开度电流表指示应为 4mA（或零位）；此时开度电流表显示阀门处于“全关”位置。手动（或电动）调整阀门至“全开”位置时，通过调节滑动齿轮与圆柱齿轮组的配合，在电动执行

机构全行程运行时，使电位器 POT 旋转的角度小于 300°（极限 330°）而尽可能大于 180°。

这样可使开度表平稳正常指示。

当阀门处于“全开”位置，开度表指示应为 20mA（或满度），如果达不到上述要求时可反复调节开度模块上的零位、满度调节电位器，使阀门在“全开”位置时开度指示为 20mA 或 100％的满度。当再次手动（或电动）调整阀门至“全关”位置时，开度表指示应从 20mA（或满度）平稳降至 4mA（或零位）。

五、注意事项

5.1    调整电动装置时，首先应检查电机的相序。操作关向按键，装置的输出轴应顺时针旋转（从输出轴上方看），如不相符，可在电源输入端改变相序。

5.2    就地操作面板按键和远方操作按键在操作“关”或“开”后必须操作“停止”按键，然后才能反向操作。当关向运行时，操作“开”按键，既不能停止运行，也不能改变为开向运行；开向运行时亦然。

5.3    供远方显示用的指示灯工作电流应＜30mA，可选用 AD11 型 24V 指示灯。

5.4    阀位指示用的电源由 LK 自身提供，LK 可输出 0～20mA 或 4～20mA 信号（外接负

载≤250Ω）。

5.5    满度调节电位器 W2 及零位调节电位器 W0 在计数器 ESM 上的开度模块内，WKD-2型开度模块通过切换模块上的反向开关改变电流方向。

5.6        如果需点动操作，XS1 的 H19 和 H20 不能短接,短接后为自保持工作状态。

5.7        输出接插件(XS1)选择 24 芯插件。当电机功率>3kW 时，增加 XS2 插件，此时，电源部分接入此插件。

5.8        空间加热器和 LK 内部控制电源共用 AC380V 电源。

5.9        处于远方操作工作位置时，干接点(H10、H11)闭合。

5.10    当阀门处于非正常位置、电机过热、外部电源缺相等故障时，装置停止工作。此时，干接点(H9、H21 )闭合。LK 型控制器适用于开、关型电动执行机构，当阀门停在

中间位置时，属于非正常位置。如果阀门停在中间位置不作为故障状态时，可将 X25 的13 和 14 号端子短接(也可将功能板上接两红两灰线的四芯插件中的两根红线短接)。

5.11 关向行程控制开关(S11)常开干接点(H5、H6)和开向行程控制开关(S12)常开干

接点(H17、H18)供用户选用。
