铁路数字信号电缆/内屏蔽铁路数字电缆B型/##安徽天缆电气有限公司供应

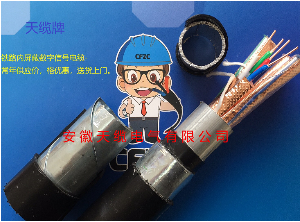

SPTYWPA23铁路信号电缆1、内屏蔽数字信号电缆 SPTYWPA23铁路信号电缆1、内屏蔽数字信号电缆 SPTYWPA23本实用新型涉及一种新型的内屏蔽铁路数字信号电缆由缆芯及外包裹层组成,所述缆芯由若干线组的芯线组成,所述外包裹层依次为外屏蔽层、内护套、钢带铠装层及外护套,其线组由线芯、对绞组、星绞四线组和带屏蔽的星绞四线组构成,所述带屏蔽的星绞四线组外部为铜屏蔽层,所述线芯为绝缘单线,所述各线组中屏蔽的星绞四线组采用同样的节距,所述屏蔽四线组与非屏蔽线组采用同样的节距。通过本专利所述的产品不但减化产品结构,而且大幅度提高生产效率,但产品的质量并不降低。经验证使用该方法加工后产品的各项性能完全满足并优于标准的规定。内屏蔽铁路数字信号电缆

一、产品特点及用途

型　号	名  　称	简   称	适用范围、敷设范围	规  格
SPTYWP03　 SPTYWP23	铜芯皮泡皮物理发泡聚烯烃绝缘聚乙烯护套内屏蔽铁路数字信号电缆                         铜芯皮泡皮物理发泡聚烯烃绝缘钢带铠装聚乙烯护套内屏蔽铁路数字信号电缆	塑料护套内屏蔽铁路数字信号电缆	适用于铁路敷设在电缆槽、管中或没有重的土壤中。	8B    (2×4P)×1.0 12A   (2×4P+1×4)×1.0 12B   (3×4P)×1.0 14A   (2×4P+1×4+2)×1.0 14B   (3×4P+2)×1.0 16A   (2×4P+2×4)×1.0 16B   (4×4P)×1.0 19A   (3×4P+1×4+3)×1.0 19B   (4×4P+3)×1.0 21A   (3×4P+2×4+1)×1.0 21B   (5×4P+1)×1.0 24A   (4×4P+2×4)×1.0 24B   (6×4P)×1.0 28A   (4×4P+3×4)×1.0 28B   (7×4P)×1.0 30A   (4×4P+3×4+2)×1.0 30B   (7×4P+2)×1.0 33A   (4×4P+4×4+1)×1.0 37A   (4×4P+5×4+1)×1.0 42A   (5×4P+5×4+2)×1.0 44A   (6×4P+5×4)×1.0 48A   (6×4P+6×4)1.0
SPTYWPA23	铜芯皮泡皮物理发泡聚烯烃绝缘综合护层钢带铠装聚乙烯外护套内屏蔽铁路数字信号电缆	综合护套内屏蔽铁路数字信号电缆	适用于一般电场干扰的电气化铁路。敷设在土壤、电缆槽、管中，能承受较大的机械外力。
SPTYWPL23	铜芯皮泡皮物理发泡聚烯烃绝缘铝护套钢带铠装聚乙烯外护套内屏蔽铁路数字信号电缆	铝护套内屏蔽铁路数字信号电缆	适用于有强电场干扰的电气化铁路。敷设在土壤、电缆槽、管中，能承受较大的机械外力。
