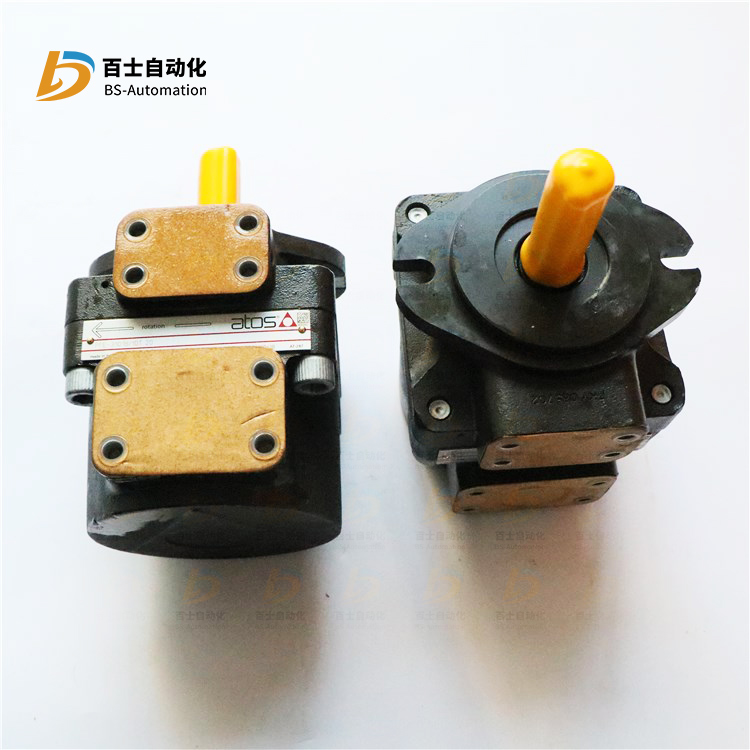

PVPC-C-3029/1D11阿托斯叶片泵
武汉百士自动化设备有限公司专注于液压、气动、工控自动化备件销售,热诚欢迎新老客户咨询购买!
我司主要经销气动,液压,工控自动化流体控制设备备品备件
主营品牌:博世力士乐BOSCH-REXROTH、安沃驰AVENTICS、迪普马DUPLOMATIC、爱尔泰克AIRTEC、本特利Bently、贝加莱B&R、世格ASCO、阿托斯ATOS。
主要涵盖产品:电磁阀、比例阀、单向阀、溢流阀、压力继电器、压力传感器、叶片泵、柱塞泵、齿轮泵、蓄能器、气动阀、气缸、气源处理单元、探头、前置器、延伸电缆、监测模块、校验仪、伺服驱动器、PLC模块、I/O模块、伺服电机、触摸屏等。
叶片泵
双作泵工作原理:它由定子、转子、叶片和配油盘等组成。定子内壁近似椭圆形。叶片安装在转子径向槽内并可沿槽滑动,转子与定子同心安装。当转子转动时,叶片在离心力的作用下压向定子内表面,并随定子内表面曲线的变化而被迫在转子槽内往复滑动,相邻两叶片间的密封工作腔就发生增大和缩小的变化。叶片由小半径圆弧向大半径圆弧处滑移时,密封工作腔随之逐渐增大形成局部真空,于是油箱中油液通过配油盘上吸油腔吸入;反之将油压出。转子每转一-周 ,叶片在槽内往复滑移2次,完成2次吸油和2次压油,并且油压所产生的径向力是平衡的,故称双作用式,也称平衡式。
性能特点
叶片泵压力脉动小,因磨损而产生的工作压力下降车小运转平稳、噪音较小,结构紧凑,起动转矩小。但吸人条件较差,运动部件的工作可靠性较低。
1.流量较均匀,运转平稳,噪声较低。
2.双作用叶片泵转子所受径向力是平衡的,轴承寿命长;它的内部密封性也较好,容积效率较高;因此,一般额定排出压力较高,可达7MPa左右。
3.结构紧凑,尺寸较小而流量较大。
4.对工作条件要求较严。叶片抗冲击较差,较容易卡住,对油液的清洁程度和粘度都比较敏感。端面间隙或叶槽间隙不合适都会影响正常工作。转速一-般在500~2000r /道范围内,太低则叶片可能因离心力不够而不能压紧在定了表面,而太高则吸人时会产生“气穴现象”;
5.结构较复杂,零件制造精度要求较高。
ARE-06/100 43
ARE-06/100/V
ARE-06/210
ARE-06/350 43
ARE-06/350/R 43
ARE-06/350/V 43
ARE-06/350/VS 43
ARE-06/500
ARE-06/500/VS 43
ARE-15/15 44
ARE-15/15/V 44
ARE-15/150
ARE-15/150/VS 44
ARE-15/250
ARE-15/250/V
ARE-15/250/VS
ARE-15/75
ARE-15/75/V 44
ARE-15/75/VS 44
SP-CART ARE-15/150 44
SP-CART ARE-15/150/V
SP-CART ARE-15/250 44
SP-CART ARE-15/75 44
SP-CART JPQ-2
SP-CART M-3/100 20
SP-CART M-3/210 20
SP-CART M-3/350 20
SP-CART M-5/100
SP-CART M-5/210
SP-CART M-5/350
SP-CART M-6/100 12
SP-CART M-6/210 12
SP-CART M-6/210/V 12
SP-CART M-6/250/F
SP-CART M-6/350
SP-CART M-6/350/RS
SP-CART M-6/50 12
流量控制阀
QV-06/1
QV-06/11
QV-06/16
QV-06/16/V 60
QV-06/24
QV-06/24/K 60
QV-06/6
QV-06/6/V 60
QV-10/2
QV-10/2/V 53
QV-10/3/K
QV-20/2
QV-20/2/K
QV-20/2/V 53
QV-20/3 53
SQV-06/16 80
供应意大利ATSO比例阀
RZGA-A-010/210/M 20
RZGA-A-010/32/M/7 20
RZGA-A-033/80/M/7 31
RZGO-A-010/100 20
RZGO-A-010/210 20
RZGO-A-033/100
RZGO-A-033/210
RZGO-A-033/315 31
RZGO-AE-010/100 10
RZGO-AE-033/210 10
RZGO-TER-010/100
RZGO-TER-010/100/I 40
RZGO-TER-010/210 40
RZGO-TER-010/210/I 40
RZGO-TER-010/32 40
RZGO-TER-033/100
RZGO-TER-033/315 40
